[솔다/기초다지기] 래치릴레이에 대해 배워요 (부제 : 복잡한 자기유지 회로여 사요나라)

안녕하세요

디바이스마트의 얄개 솔다입니다

릴레이는 전기 신호로 제어할 수 있는 스위치 인데요

방의 전등 스위치는 한번 누르면 상태가 유지되지만

릴레이는 신호를 계속 주고 있을때만 상태가 유지됩니다

그런데 말입니다

신호를 연속으로 주지 않고 일시적으로 줬을 때도

상태가 유지되는 릴레이가 있다면... 믿으시겠습니까?

자기유지회로를 구성한다면 위와같이 동작하지만

회로가 다소 복잡해지기도 하고 릴레이가 두개나 들어가서

원하는 동작을 위해 필요한 자원이 너무 많습니다

그래서 오늘 준비했습니다

바로 래치릴레이입니다

원래 래칭릴레이(latching relay)인데 국내에선 어쩐지

래치릴레이로 많이 불리고 있습니다

-

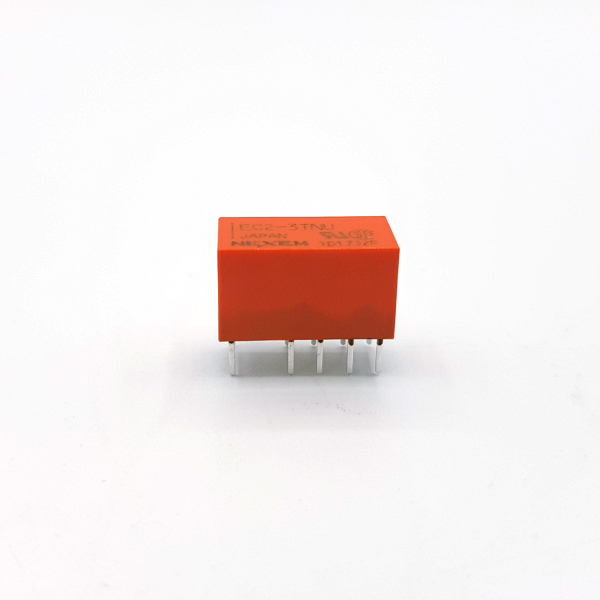

외관만 봐서는 크게 차이가 느껴지지는 않습니다

일반적인 릴레이와 사용법도 동일합니다

코일을 제어하기 위한 +,-핀이 있고

C, NC, NO 접접들로 구성되어있습니다

SPDT냐 DPDT냐로 구분 되는 점도 동일합니다

도입부에서 설명 드렸듯이 코일에 신호를 한번 주면

reset을 하기 전까지는 상태가 유지됩니다

-

그럼 리셋은 어떻게 하느냐?

래치릴레이는 이 리셋하는 방식에 따라 두가지로 나뉩니다

코일이 하나로 설계되어 신호를 준 역방향으로 전기신호를 주면

리셋이 되는 '싱글코일'방식이 있습니다

다른 하나는 리셋용 코일을 하나 추가하여 리셋용 코일에

신호를 줬을 때 리셋이 되는 '듀얼코일'방식이 있습니다

글로만 설명드리면 실감나지 않으니

래치 릴레이 내부를 보시겠습니다

싱글코일 래치릴레이	듀얼코일 래치릴레이

좌측의 싱글코일 래치릴레이 먼저 보시겠습니다

설명드렸던것 처럼 코일이 하나고 극성에 S와 R로 표시가 되어있습니다

S는 릴레이를 작동(set)시키는 방향이고

R은 릴레이를 리셋(reset)하는 방향입니다

각 방향으로 신호를 주는 것으로 제어할 수 있습니다

우측의 듀얼코일 래치릴레이 차례입니다

코일이 두개가 있고 물론 극성도 표시되어있습니다

여기서는 직관적으로 Set coil과 Reset coil핀이 표시되어있습니다

사용법은 싱글코일과 동일합니다

전자적으로 제어하기에는 듀얼코일쪽이 더 간편하지만
두 방식 모두 결과는 동일하기 때문에
사용하기 편한 방식으로 선택하시면 됩니다

-

사용법도 정말 간단한 래치릴레이

자기유지 회로가 필요하다면 릴레이 대신 안쓸이유가 없겠죠?

자기유지회로가 너무 싫으신 분들에게 추천드립니다

앞으로는 복잡한 회로 구성 대신에

래치릴레이로 편하게 만드세요~

끝으로 제품 몇가지 추천 드리면서

마치도록 하겠습니다

링크를 누르시면 디바이스마트 상품 페이지로 이동됩니다

싱글코일 래치릴레이 3V 2A DPDT
듀얼코일 래치릴레이 3V 2A DPDT
싱글코일 래치릴레이 5V 2A DPDT
듀얼코일 래치릴레이 5V 2A DPDT
싱글코일 래치릴레이 12V 2A DPDT
듀얼코일 래치릴레이 12V 2A DPDT
