일반사항
▶ 샤클은 와이어로프, 체인 또는 다른 부속들과 연결하여 들어올리거나 고정하는데
사용됩니다.
▶ 샤클의 안전사용하중(SWL/WLL)보다 높은 하중에서 사용해서는 안 됩니다.
▶ 샤클의 종류는 크게 BC, BB ,SC, SB 네 종류가 있습니다
BC, SC는 B는 BOW(활), S는 STRAIGHT(직선)을 나타냅니다.
SC, SB의 S는 SCREW(스크류핀 타입), B는 BOLT(볼트타입)을 나타냅니다.
▶ 스크류 핀 샤클 BC, SC 형은 유동성이 많고, 핀이 회전하지 않는 곳에 사용하고,
볼트타입 BB, SB 형은 장기적으로 고정적이면서 하중이 걸려있는 동안 핀이
회전하는 곳에 사용됩니다.
▶ 스크류 핀 샤클은 핀이 바디에 정확하게 조립되어야 하며, 이를 위해서는 적절한
공구를 사용합니다.
▶ 샤클에 표시되어 있는 사용하중(SWL/WLL)은 샤클의 중심선에 정지된 하중이
걸리는 상태에서의 하중이며, 중격하중, 동하중, 과하중, 측하중 등은 피해야 합니다.
▶ 산성용액 등의 화학용액에 담그거나 증기에 노출되면 샤클에 나쁜 영향을 미치므로
피해야 합니다.
▶ 변형 또는 마모량이 원래 치수의 5%를 초과하는 제품은 즉시 가해진 하중을 제거하고
새 제품으로 교체해서 사용하용하여야 합니다.
주의사항
▶ 사용 전
· 개인보호장구(안전화, 장갑, 헬멧 등)를 착용하여야 하며, 작업장소는 항상 밝은 곳이어야
합니다.
· 작업 전에는 주변의 위험요소를 제거하여 작업자의 안전을 확보하여야 합니다.
· 제품의 규격이나 사용조건 및 사용방법 등을 확인하여, 적합한 제품을 적합한 방법으로
사용하여야 합니다.
· 제품에 유해한 결함이나 마모, 변형여부 등을 검사하여, 안전이 확보된 제품만을 사용하
여야 합니다.
▶ 사용 중
· 잘못된 방법으로 사용해서는 절대 안됩니다.
(과적 및 잘못된 사용으로 상해를 입을 수 있습니다)
· 15Kg에 넘는 제품을 사용할 때는 반드시 설비를 이용하여야 합니다.
(지게차, 크레인, 호이스트 등)
· 사용 중에는 반드시 위험반경 밖에 위치하여야 합니다.
(물건의 낙하 등에 의해 상해를 입을 수 있습니다)
· 용접, 열처리, 가열, 구부림, 등의 방법으로 수리, 개조, 재가공 또는 변형한 제품을 사용해
서는 안됩니다.
· 제품의 측면에 하중이나 충격을 가하면 제품의 변형, 파괴 등을 유발할 수 있습니다.
▶ 사용 후
· 제품을 사용한 후에는 제품의 변형, 마모, 결함 등을 검사하고, 이상의 발견 시에는
즉시 폐기합니다.
· 제품에 이상이 발견 된 경우 제품에 가해지는 하중, 사용환경, 오용여부 등을 확인합니다.

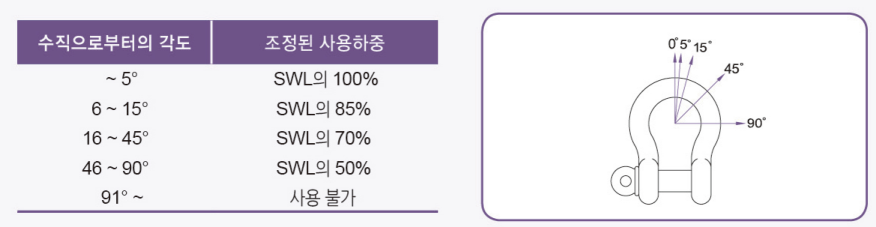

■ 측하중에 걸리는 상태에서의 사용하중 조정
· 측하중이 걸리는 상황은 피해야 하지만, 부득이 하게 측하중이 걸리는 경우에는
사용하중을 조정합니다.
· 측하중은 체인 샤클에는 적용할 수 없으며, 앙카 샤클에만 적용할 수 있습니다.
■ 멀티 레그(Multip-Leg) 상황에서의 사용
· 두 개의 sling leg를 사용하는 경우에는 반드시 앙카 샤클을 사용하여야 하며,
샤클 바디에 각각의 sling leg가 조립되도록 하여야 합니다.
· sling leg간의 각도는 120º 를 초과할 수 없습니다.
· Multi-leg를 사용하는 경우에는 무게 중심을 확인하여 한쪽으로 하중이 쏠리지 않게
하여야 합니다.

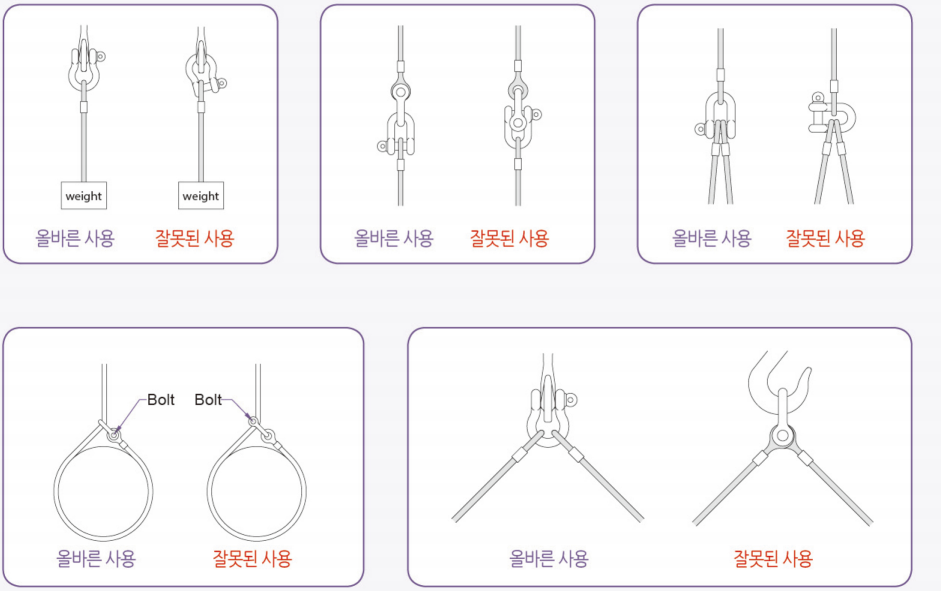

■ 샤클의 올바른 사용 예
· 샤클 핀이 회전하거나 움직일 수 있는 환경은 피해야 합니다.
· 부득이하게 사용할 경우에는 볼트/너트 샤클을 사용하여야 합니다.
· 체인 샤클에 가해지는 하중은 샤클의 중심에 하중이 걸리도록 사용하여야 합니다.
과하중이 걸리거나 하중이 샤클의 중심선에서 벗어나 굴절 되어서는 안됩니다.
