◎ 볼트의 치수 측정법
1. 볼트의 굵기를 측정하는 방법
M12굵기 측정 시
M6 굵기 측정 시
사진을 보시면 규격보다 (-) 수치로 나오게 됩니다.
이 치수는 실제 수치며, 이렇게 (-)수치로 나오는 것이 정상입니다.
그 이유는 너트나 대상물의 나사탭과의 체결성을 높이기 위해
(-)수치로 생산을 하며, 정수치로 나오게 되면
결합을 했을 때 꽉 맞아 볼트 체결이 어렵습니다.
볼트 굵기는 버니어캘리퍼스로 측정하셔야 어느정도 정확히
측정이 됩니다.
막대자로 측정하시면 오차가 커서 제대로 측정하기 어렵습니다.
2. 볼트의 길기를 측정하는 방법
M6 X 70 유두머리 렌치볼트를 측정했을 때 길이 입니다.
(-)공차지만 정상값 입니다.
일반적으로 볼트 길이 측정시에는 머리를 제외한 몸통의 길이를 측정하면 됩니다.
적용되는 제품은 육각볼트,렌치볼트, 둥근머리볼트, 우산머리볼트, 샘스 볼트등
머리가 있는 볼트(접시머볼트 제외)나 십자 둥근머리/우산머리, 태핑류
그리고 직결피스(와샤머리/둥근머리)에 해당되는 측정 방법입니다.
접시머리 M6 X 16 을 측정했을 때 입니다.
접시머리 같은 경우는 접시머리의 끝까지 체결되서 들어가므로,
머리끝에서 몸통끝까지의 길이를 측정합니다.
적용되는 제품은,
접시머리볼트, 접시머리 태핑, 접시머리 직결피스, 무두렌치볼트,
STUD볼트 등이 있습니다.
규격
|
육각 머리(A)
|
육각 렌치(B)
|
둥근 머리 / 접시 머리 (C)
|
무두(D)
|
M3
|
-
|
2.5
|
2
|
1.5
|
M4
| 7 |
3
|
2.5
|
2
|
M5
|
8
|
4
|
3
|
2.5
|
M6
|
10
|
5
|
4
|
3
|
M8
| 12 |
6
|
5
|
4
|
M10
| 14 |
8
|
6
|
5
|
M12
| 17 |
10
|
8
|
6
|
M16
|
24
|
14
| 10 |
8
|
[출처] 볼트 / 너트 / 복스 크기 규격 측정 기준|작성자 꼬맹이

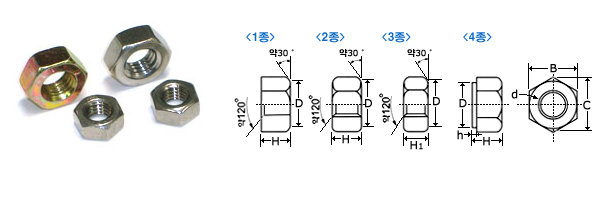

◎ 너트의 치수 측정법
너트도 볼트와 마찬가지로 너트를 체결할 때 사용하는 소켓이나
스패너의 사이즈가 아닌,
'나사'와 체별되는 부분의 직경(d)를 측정하여
올바른 사이즈를 찾아야 합니다.
하지만, 너트는 볼트와는 다르게 나사산이 안쪽으로 가공되어
있기 때문에, 버니어캘리퍼스가 있지만,
외경 외 피치, 산의 높이, 특정 부위 측정이 어려워 나사 측정에는 적합하지
않습니다. 이런 문제로 인한 대응으로는
피치 게이지를 이용해 측정하는 것이 좋습니다.
간편하게 확인용으로 높은 정밀도를 요구하지 않는 곳에 사용합니다.
