◎ 프로파일 & 캐스터(AC-50F) 조립하기

안녕하세요~

오늘은 30시리즈(DF 3030) 프로파일과 캐스터(바퀴) 조립에 대해

알아보려고 합니다.


아래는 개인적인 방법이며, 여러가지 방법으로 연결 하실 수 있습니다.

하나의 예) 입니다. ^^



준비물 :

캐스터 한 개 조립분 입니다. 4개를 조립한다고 하시면 * 4를 해 주셔야겠죠?

AC-50F [캐스터(바퀴)] 1EA

DSN 06 [스프링너트]  * 2

DSB M6 * 3 [육각 십자 샘스볼트]  BOLT DBS M6 (볼트)

볼트는 사양에 따라 변경해서 쓸 수 있습니다. T볼트너트를 사용한 예)



볼트는 사양에 따라 변경해서 쓸 수 있습니다. T볼트너트를 사용한 예)



홀수 / 짝수의 부품이 준비되었는데, 이해가 잘 안 가실 수도 있습니다.

이제 왜 스프링너트는 2개가 필요하고~ 볼트는 3개가 필요한지

말씀드릴게요~


제가 만들려고 하는 선반은

아래와 같은 종류입니다.

아래 4부분에 캐스터를 달려고 하는 것이죠~

일단 2000mm 되는 기둥에  한쪽에만 [탭가공]을 요청 드렸습니다.

이 쯤 되면 눈치 채셨을지도 모르지만,


위 탭가공에  DBS M6 볼트가 하나 들어갑니다~


먼저,

프로파일을 조립하면서 스프링너트를 프로파일의 홈에 미리 끼워 넣습니다. *

미리 끼워 넣지 않으면 다시 조립을 풀고 넣어야 하는 상황이 발생하기 때문에

꼭 미리 넣어두셔야 합니다~ ^^


스프링너트는 지지대가 있어 사각너트처럼  움직이지 않기 때문에

조립하기가 쉽습니다.

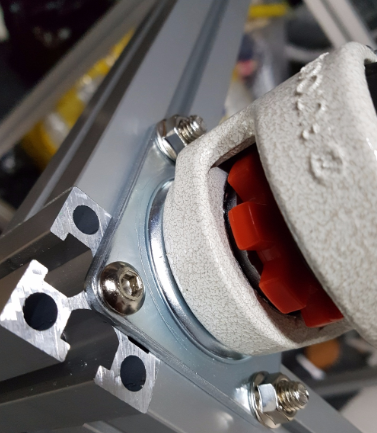

위 사진처럼 스프링너트 2개를 미리 넣고 조립 후

저 스프링너트와 탭가공된 부분에 캐스터를 조립하려고 합니다.


캐스터에 미리 볼트를 넣은 후

프로파일에 끼워진 스프링 너트에 맞춰 조립합니다.  이때 너무 꽉 조여서 조립하시면

다른 쪽 조립 할 때 ,여유가 없기 때문에 약간의 유격을 주시고 조립하시면 좋습니다.

두번째로 탭가공된 부분에 볼트를 넣고 조립합니다.

마지막으로 세 번째 볼트를 조립해 줍니다.

유격이 있었던 부분을 꽉 조여 주면  완성됩니다~


신이 난 나머지 완성 사진이 없네요 ;; 이게 먼일 ㅎㅎ

이렇게 4개를 조립하시면 끝이 나게 되겠죠?

저희 집 주방부분이.. 다 보이네요;;  👉👈


그럼 즐거운 DIY 생활 되세요~~
