◎ 스터드볼트 (STUD Bolt)의 정의와 규격
양쪽 끝 모두 수나사로 되어있는 나사로서, 관통하는 구멍을 뚫을 수 없을 경우에
사용합니다.
석유 및 화학 산업에서 플랜지 연결을 위해 스터드 볼트와 육각 볼트가 사용됩니다.

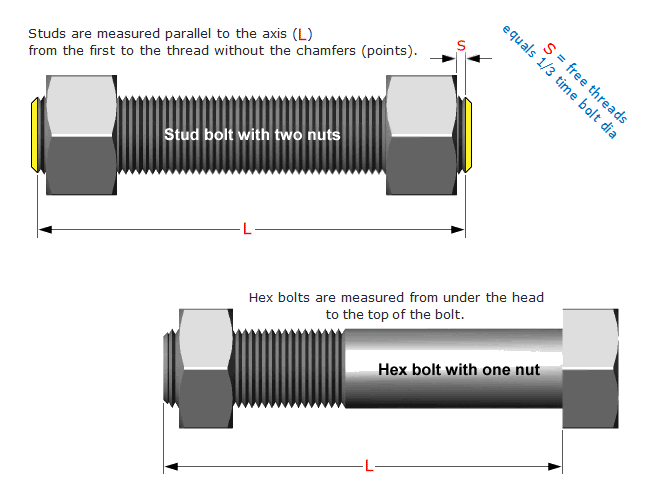

스터드 볼트는 2 개의 무거운 육각 너트가있는 나사산 막대이고, 육각 볼트에는 너트가
한개인 헤드가 있습니다. 너트와 머리는 모두 육면(6면)입니다.
스터드 볼트 일반
플랜지 연결을위한 볼트 수는 플랜지의 볼트 구멍 수, 볼트의 직경 및 길이는 플랜지 유형 및 플랜지의 압력 등급에 따라 달라집니다.
스터드 볼트 길이는 ASME B16.5 표준에 정의되어 있습니다.
인치 단위의 길이는 첫 번째 나사에서 모따기(점)가없는 첫 번째 나사까지 축에 평행하게
측정 된 유효나사길이와 같습니다.
첫 번째 나사산은 나사산의 외경과 모따기(점)의베이스가 교차하는 것으로 정의됩니다.
 |
메모:
- 축에 평행하게 측정 된 메트릭 스터드 볼트의 길이는 점을 포함하여 각 스터드 볼트로부터의 거리입니다.
- 유압식 장력 조절 장치를 사용하기 위해 더 큰 치수의 스터드는 종종 "표준"보다 직경이 한 두개 길어야 합니다. 플라스틱 엔드 캡 보호 기능이있는 볼트.
스터드 볼트의 스레드
볼트 스레딩은 ASME B1.1 통합 인치 나사 스레드 (UN 및 UNR 스레드 형식)에 정의되어 있습니다. 가장 일반적인 나사산은 V 프로파일이있는 대칭 형태입니다. 끼인 각도는 60 °입니다. 이 형식은 ISO / 메트릭 스레드로서 통합 스레드 (UN, UNC, UNF, UNRC, UNRF) 형식에서 널리 사용됩니다.
대칭 스레드의 장점은 비대칭 스레드에 비해 생산 및 검사가 더 쉽다는 것입니다. 이들은 일반적으로 범용 패스너에 사용됩니다.
스레드 시리즈는 단일 직경에 적용되는 인치당 스레드 수 (TPI)로 측정되는 직경 / 피치 조합의 지정을 포함합니다.
표준 나사 피치
- 거친 나사 시리즈 (UNC / UNRC)는 가장 널리 사용되는 나사 시스템이며 대부분의 나사, 볼트 및 너트에 적용됩니다. 거친 나사산은 철, 연강, 구리 및 연질 합금, 알루미늄 등과 같은 저 강도 재료의 나사산에 사용됩니다. 거친 나사산은 열악한 조건에서도 더 잘 견디며 빠른 조립이 가능합니다.
- 가는 나사 시리즈 (UNF / UNRF)는 일반적으로 정밀 응용 분야 및 거친 나사 시리즈보다 높은 인장 강도가 필요한 곳에 사용됩니다.
- 8-스레드 시리즈 (8UN)는 A193 B7, A193 B8 / B8M 및 A320을 포함한 여러 ASTM 표준에 대해 지정된 스레드 형성 방법입니다. 이 시리즈는 주로 1 인치 이상의 직경에 사용됩니다.
스터드 볼트의 등급
설계 온도, 플랜지, 나사산 막대 및 권장 너트에 정렬 된 플랜지, 나사산 막대 (볼트) 및 너트의 재질 및 등급이 표 아래에 있습니다.
| 디자인 온도. | 플랜지 | 등급 스레드 봉 | 그레이드 너트 |
| -195 ° ~ 102 ° C | ASTM A182 Gr. F304, F304L, F316, F316L, F321, F347 | A320 Gr.B8 Class2 | A194 Gr.8A |
| -101 ° ~ -47 ° C | ASTM A350 Gr.LF3 | A320 Gr.L7 | A194 Gr.7 |
| -46 ° ~ -30 ° C | ASTM A350 Gr.LF2 | A320 Gr.L7 | A194 Gr.7 |
| -29 ° ~ 427 ° C | ASTM A105 | A193 Gr.B7 | A194 Gr.2H |
| 428 ° ~ 537 ° C | ASTM A182 Gr.F11, F22 | A193 Gr.B16 | A194 Gr.2H |
| 538 ° ~ 648 ° C | ASTM A182 Gr.F11, F22 | A193 Gr.B8 클래스 1 | A194 Gr.8A |
| 649 ° ~ 815 ° C | ASTM A182 Gr. F304H, F316H | A193 Gr.B8 클래스 1 | A194 Gr.8A |
| 디자인 온도. | FLG 'S | 등급 스레드 봉 | 그레이드 너트 |
